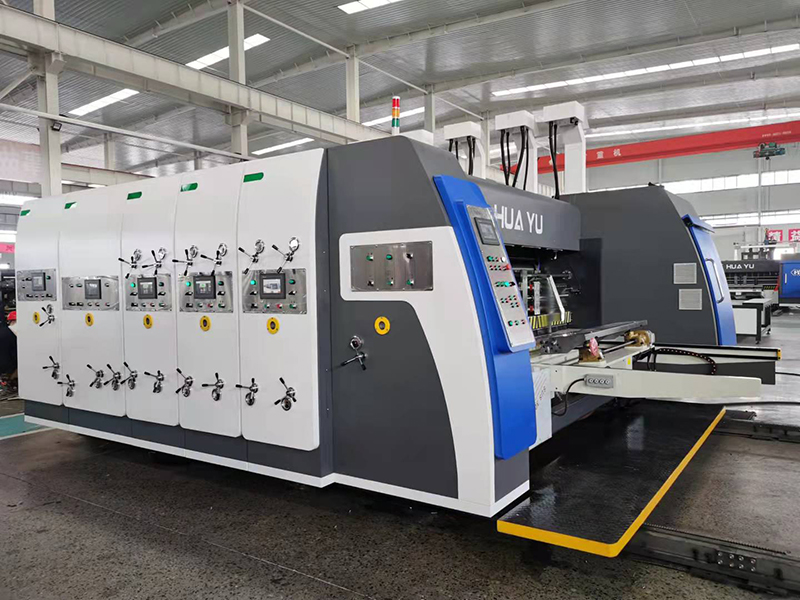

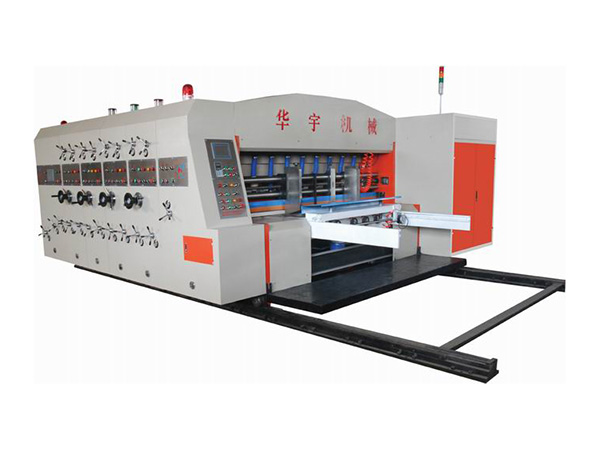

Serie HUAYU-A
Máquina de impresora flexográfica, ranurado y plegado con apilador
Línea automática de producción de cajas de cartón corrugado
La máquina automática de troquelado, ranurado e impresión flexográfica y apilador automático serie HUAYU-A se utiliza principalmente para la impresión de colores de alta calidad en cartones corrugados. Es ideal para impresión de policromo.
Parámetros técnicos
| Modelo | |||||||||
| Velocidad máxima de diseño (pzas/min) | 250 | 200 | 200 | 180 | 180 | 160 | 120 | 100 | |
| Velocidad de trabajo (pzas/min) (dependiendo del tamaño del cartón y de la impresión) | 0-220 | 0-180 | 0-180 | 0-160 | 0-150 | 0-140 | 0-100 | 0-80 | |
| Tamaño máx. de alimentación (mm) | 900×2000 | 1200×2400 | 1200×2800 | 1600×2400 | 1600×2800 | 1800×2800 | 2200×3600 | 2500×3600 | |
| Tamaño máx. de impresión (mm) | 850×1950 | 1150×2350 | 1150×2750 | 1550×2350 | 1550×2750 | 1750×2750 | 2150×3400 | 2450×3400 | |
| Tamaño mínimo de alimentación (mm) | 280×630 | 360×690 | 360×690 | 420×730 | 420×730 | 450×750 | 550×860 | 650×900 | |
| Tamaño mínimo de la ranura | Reverso | 230×65 | 260×65 | 260×65 | 275×70 | 275×70 | 275×70 | 320×90 | 320×90 |
| Frontal- positivo | 145×145 | 160×160 | 160×160 | 165×165 | 165×165 | 175×175 | 190×190 | 190×190 | |
| Grosor estándar de la plancha de impresión | 7.2mm | 7.2mm | 7.2mm | 7.2mm | 7.2mm | 7.2mm | 7.2mm | 7.2mm | |
(El tamaño se puede personalizar de acuerdo con los requisitos del cliente)
Características principales
- Este tipo de máquina para fabricación de cajas corrugadas emplea un alimentador de punta tipo correa avanzado que asegura la operación fácil, haciendo que la alimentación sea rápida, estable y precisa.
- Nuestra máquina automática de troquelado, ranurado e impresión flexográfica viene con una pantalla táctil de color de 7 pulgadas que es ideal para preestablecer la orden (pueden preestablecerse 200 órdenes), consultas de orden, memoria y lector de orden, ajuste cero sincrónico, ajuste de fase manual y automática, administración de parámetros, barnizado automático y visualización automática de cantidad y velocidad de producción.
- Todos los ajustes están disponibles en control computarizado y control motorizado, adaptándose a los hábitos de los usuarios y resultando muy convenientes para la selección.
- Los rodillos de accionamiento de esta máquina automática de troquelado, ranurado e impresión flexográfica están hechos de tubos de acero de alta calidad que han pasado por un refinamiento termal, enchapado de cromo duro, balanceado de perforación y corrección, por lo que se asegura su funcionamiento estable. Los engranajes se hacen con aleación de acero de alta calidad por medio de un tratamiento de enfriamiento.
- El espacio entre los rodillos puede ajustarse dependiendo de la función de autobloqueo de la caja de engranajes desgastada. El asiento con manija de disco hace que sea más conveniente y rápido.
- El movimiento lateral y longitudinal del cuchillo de corte se ajustan de manera motorizada. La altura de la caja también tiene ajuste motorizado.
- La pieza de troquelado de esta máquina automática de troquelado, ranurado e impresión flexográfica está equipada con mecanismo de compensación con velocidad limitada para que el rodillo de troquelado pueda moverse de manera cruzada 40mm.
- Esta maquinaria para cartón también ostenta funciones de memoria de ranurado e impresión asegurando el ajuste cero automático y el reinicio de ranurado automático. La cortadora está accionada con husillo a bola, que mantiene la operación estable y la alta precisión.
- Los elementos eléctricos principales cumplen con el estándar de calidad europeo.
- La máquina automática de troquelado, ranurado e impresión flexográfica, con función de memoria por computadora, puede memorizar 999 órdenes. La velocidad más alta que puede alcanzar es de 150 láminas por minutos.
Componentes de la máquina automática de troquelado, ranurado e impresión flexográfica serie A
- Esta máquina de troquelado, rasurado e impresión se provee con un alimentador de punta de tipo correa que presenta operación y mantenimiento simples.
- Gracias al dispositivo de punta, el cartón puede evitar deformarse y se reduce el error de alimentación.
- El dispositivo de succión presionado se diseña típicamente para asistir en la alimentación del tablero deformado. La fuerza de succión puede ajustarse manualmente de acuerdo con las necesidades. La visualización en el dial asegura la conveniencia.
- El movimiento de medición lateral izquierdo y derecho pueden ajustarse con computadora. Viene con un dispositivo de alineación neumática.
- El movimiento del escudo trasero hacia delante y hacia atrás también puede ajustarse por computadora. El ángulo se ajusta manualmente.
- La unidad de alimentación de nuestra máquina automática de troquelado, ranurado e impresión flexográfica serie A está equipada con un dispositivo para eliminación de polvo que asegura la limpieza del cartón, librándolo de polvo e impurezas, así mejorando la calidad de impresión.
- La función de intervalo de alimentación está disponible. La alimentación continua o la alimentación con intervalo depende de sus requerimientos.
- Es ideal para cartón corrugado de 3, 5 y 7 capas, incluyendo cartón corrugado E.
La impresora flexográfica puede implementar impresión de uno a cinco colores o impresión de más colores. No sólo puede imprimir cartones comunes, sino también cartones de impresión de policromo de alta precisión y alta calidad como cajas para frutas, cajas de regalo, cajas para cerveza, etc.

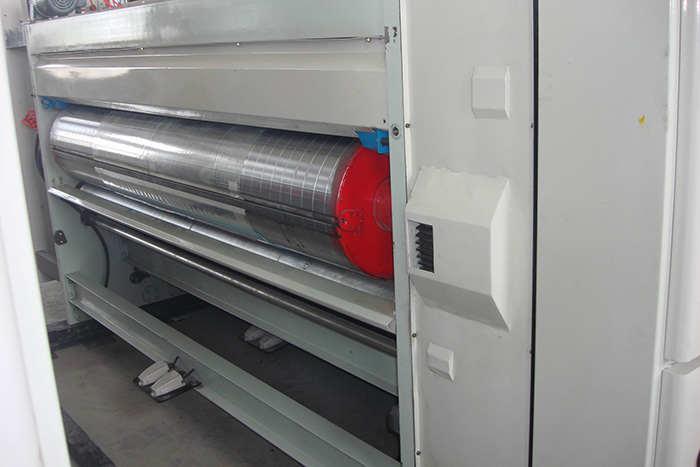

Características de la unidad de impresión
- La unidad de impresión de esta serie de máquina automática de troquelado, ranurado e impresión flexográfica está equipada con rodillo Anilox de acero.
- Es una máquina estándar que se provee con sistema entintador con rodillos de goma. (El sistema de entintado con dos cuchillos de raspado es opcional).
- El dispositivo de cambio rápido hace que el montaje y el desarmado de las placas de impresión flexográfica sea más rápido y más conveniente.
- El ajuste de fase se controla con PLC y pantalla táctil, que aseguran un ajuste total.
- El mecanismo de ajuste de fase de engranaje planetario viene con una vida útil larga.
- La unidad de impresión se provee con un dispositivo de frenado automático que previene que el cilindro de impresión rote cuando se separa o está en el ajuste de fase. Gracias a esto, la posición de engranaje original no sufre de cambios.
- El sistema de reinicio automático asegura un retorno automático a cero luego de que se limpia el rodillo de impresión.
- El ajuste axial se controla con computadora con visualización digital. La distancia de ajuste es de hasta 20mm.
- El dispositivo de elevación automática para el rodillo de anilox asegura que el rodillo de anilox se elevará y separará de la placa de impresión cuando se detenga la alimentación.
- Todos los ajustes de espacio pueden completarse por computadora.

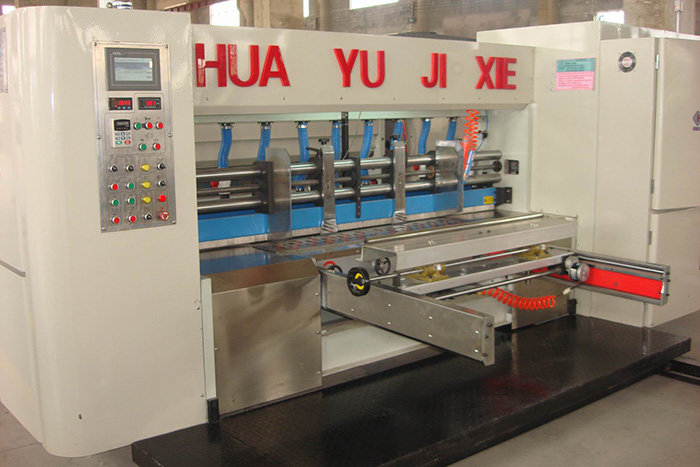

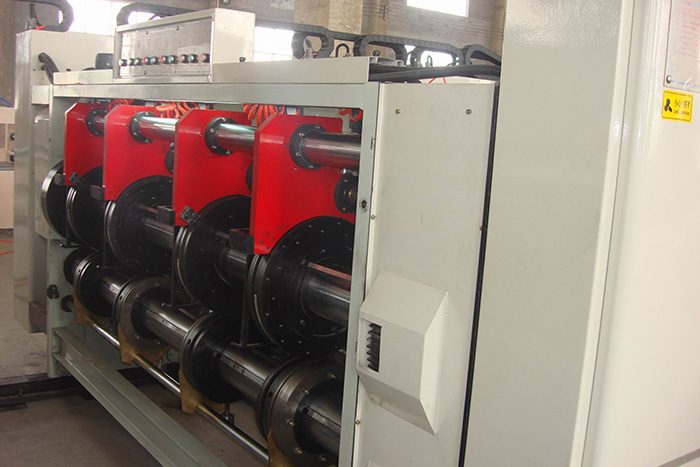

La unidad de ranurado en esta máquina automática de troquelado, ranurado e impresión flexográfica se utiliza para hacer cartones corrugados estándares. Puede completar el ranurado, plegado, cortado y recorte en un solo trazo. El tamaño de la ranura y la altura del cartón se ajustan de manera manual o motorizada.
Características de la unidad de ranurado- La unidad de ranurado viene con rodillos de marcado doble. El cartón que se ha marcado por adelantado es difícil de dañar.
- El ajuste de fase de ranurado y ajuste de altura del cartón pueden realizarse con PLC, con pantalla de color. Es un ajuste de doble frecuencia.
- El dispositivo de ajuste de fase está hecho de equipo planetario por lo que se asegura una vida útil larga.
- El cabezal de ranurado, con un ancho de 7mm, está hecho de materiales de aleación con tratamiento termal y viene con alta precisión y agudeza.
- El espacio de ranurado y marcado está controlado con un husillo de bolsa de alta precisión, PLC y pantalla táctil.
- La ranuradora ostenta una función de ajuste cero automática.
- La interfase de operación orientada al usuario con pantalla táctil de color asegura una operación fácil.

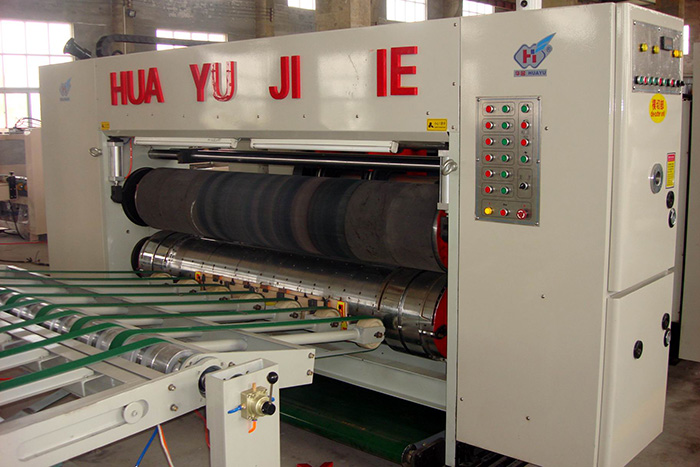

La unidad troqueladora en la máquina automática de troquelado, ranurado e impresión flexográfica puede utilizarse para el troquelado especial de cartones corrugados. Pueden troquelarse dos o más cartones al mismo tiempo.
Características de la unidad de troquelado- La troqueladora de cartón plegado viene con un rodillo troquelador de acero con tratamiento de enchapado de cromo duro y proceso de triturado en la superficie.
- El rodillo de troquelado presenta una función de corrección de balance, por lo que asegura un funcionamiento estable.
- El rodillo acolchado está diseñado con un dispositivo de movimiento automática en dirección axial, permitiéndole moverse unos 40mm.
- El dispositivo de compensación automática puede prolongar la vida útil del rodillo acolchado.
- El ajuste de fase de troquelado se controla con PLC y pantalla táctil de color.
- La estructura de engranaje planetario del dispositivo de ajuste de fase muestra una vida útil prolongada.
- El ajuste de posición axial se controla por medio de computadora con una pantalla digital.
